Rangkaian Traffic Light Pada Proteus

Traffic Light adalah lampu lalu lintas yang sering kita temui di jalanan, untuk kali ini saya akan membuat simulasinya melaui Proteus.
Bagi sobat yang ingin membuat nya langsung alias bukan simulasi saya akan memberikan gambarannya dan bahan bahan yang di perlukan:
1. ArduinoUno
2. Resistor 220 ohm
3. Beberapa Kabel Jumper
4. Led Merah, Led Kuning, Led hijau
5. Breadboard

Dan susun rangkaian seperti gambar berikut

Jangan sampai salah pada kaki led nya ya, yang panjang positif dan pendek negatif atau panjang anoda dan pendek katoda!

Sekarang kita bahas simulasi pada proteus nya, cekidot.

Pertama tentu kita buka dulu proteus nya, dan cari komponen Arduino, Resistor, Dan Trafic Light

Dan cara mencari arduinonya

Dan ini cara mencari resistornya

Dan ini cara mencari Traffic Light

Rangkai komponen yang sudah kita dapatkan tadi menjadi seperti ini

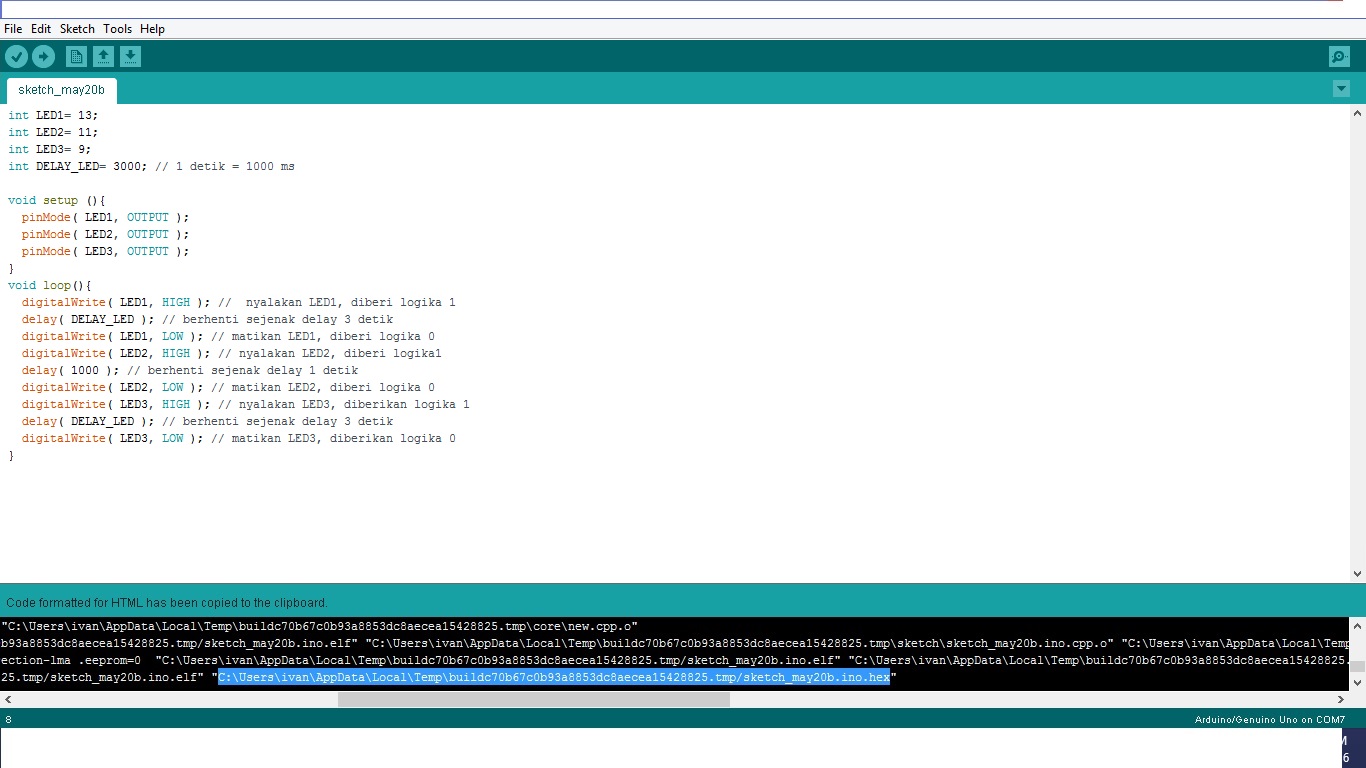

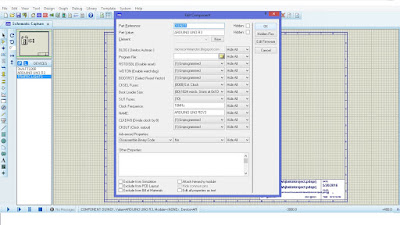

Dan ini cara memasukan codingan arduino pada proteus, dicopy keterangan dibawah yang sudah diblok

Dan ini codingan nya silahkan di copy..

int LED1= 13;
int LED2= 11;
int LED3= 9;
int DELAY_LED= 3000; // 1 detik = 1000 ms

void setup (){
  pinMode( LED1, OUTPUT );
  pinMode( LED2, OUTPUT );
  pinMode( LED3, OUTPUT );
}
void loop(){
  digitalWrite( LED1, HIGH ); //  nyalakan LED1, diberi logika 1
  delay( DELAY_LED ); // berhenti sejenak delay 3 detik
  digitalWrite( LED1, LOW ); // matikan LED1, diberi logika 0
  digitalWrite( LED2, HIGH ); // nyalakan LED2, diberi logika1
  delay( 1000 ); // berhenti sejenak delay 1 detik
  digitalWrite( LED2, LOW ); // matikan LED2, diberi logika 0
  digitalWrite( LED3, HIGH ); // nyalakan LED3, diberikan logika 1
  delay( DELAY_LED ); // berhenti sejenak delay 3 detik
  digitalWrite( LED3, LOW ); // matikan LED3, diberikan logika 0 }
